ZCGX-DS Machine de marquage laser à fibre optique à structure séparée
- Description du produit
- paramètre
-
- Nom d'article: ZCGX-DS Machine de marquage laser à fibre optique à structure séparée
Le système galvanométrique de numérisation numérique Sino doté d'un double voyant lumineux rouge, utilisé pour la focalisation et l'affichage de la position du marquage.
La machine de marquage laser à fibre optique 2,5D est un système de marquage laser professionnel qui associe la précision du laser à fibre et la capacité de créer des variations de profondeur dans les marques, permettant d'obtenir des effets tridimensionnels plus complexes que le marquage 2D traditionnel. Elle peut réaliser des marques présentant une légère profondeur ou un effet en relief, qui se distinguent visuellement tout en étant perceptibles au toucher.
Principe de fonctionnement :
- Laser à fibre optique : comme les autres machines laser à fibre, il utilise un laser à fibre comme source lumineuse, ce qui est généralement plus efficace pour le marquage des métaux et de certains plastiques. Le faisceau laser est focalisé sur la surface du matériau afin d'effectuer un marquage ou une gravure précis.
- La commande de l'axe Z : la particularité du « 2,5D » réside dans l'ajout par la machine d'un contrôle de l'axe Z (déplacement vertical). Cela permet à la tête laser d'ajuster la mise au point pendant le marquage, créant ainsi un effet de profondeur. Cela se fait généralement en déplaçant le point focal du laser à différentes hauteurs ou en ajustant légèrement la surface du matériau durant le processus de gravure.
- Marquage en profondeur : contrairement au marquage laser 2D traditionnel (qui crée des marques de surface par laser, généralement sous forme de variations de contraste), les machines 2,5D peuvent réaliser des marques présentant différentes profondeurs. Le résultat est un effet en relief, particulièrement utile pour créer des détails fins, des logos ou des textures nécessitant une perception de la profondeur ou une rétroaction tactile.
Caractéristiques de la machine
1. Fonctions d'édition puissantes
2. Interface conviviale
3. Facile à utiliser
4. Prend en charge les systèmes Microsoft Windows XP, VISTA, Win7 et Win10.
5. Prise en charge des formats de fichiers tels que AI, DXF, DST, PLT, BMP, JPG, GIF, TGA, PNG, TIFF, etc.
6. Prise en charge des polices TrueType, des polices à une seule ligne (JSF), des polices SHX, des polices matricielles (DMF), ainsi que des codes-barres unidimensionnels et bidimensionnels. Traitement flexible du texte variable, permettant de modifier le texte en temps réel durant le processus ; possibilité de lire et d'écrire directement dans des fichiers texte, des bases de données SQL et des fichiers Excel.Détails du produit

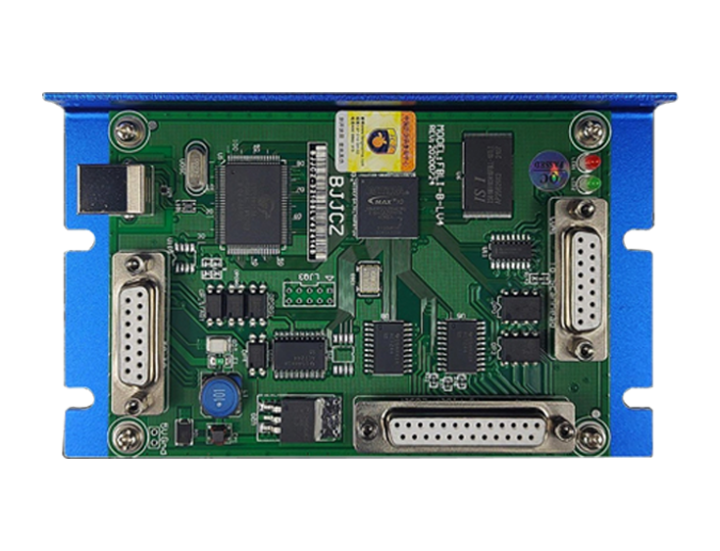

Panneau de contrôle et logiciel de contrôle
Les plateformes JCZ et le système d'exploitation EZCAD, populaires à l'échelle internationale, sont faciles à apprendre et accompagnées d'un manuel logiciel pour faciliter l'apprentissage des clients. Elles prennent en charge les formats PLT, AI, DXF, BMP, JPG, entre autres.
Choix de la marque de carte de contrôle : BSL, BJJCZ

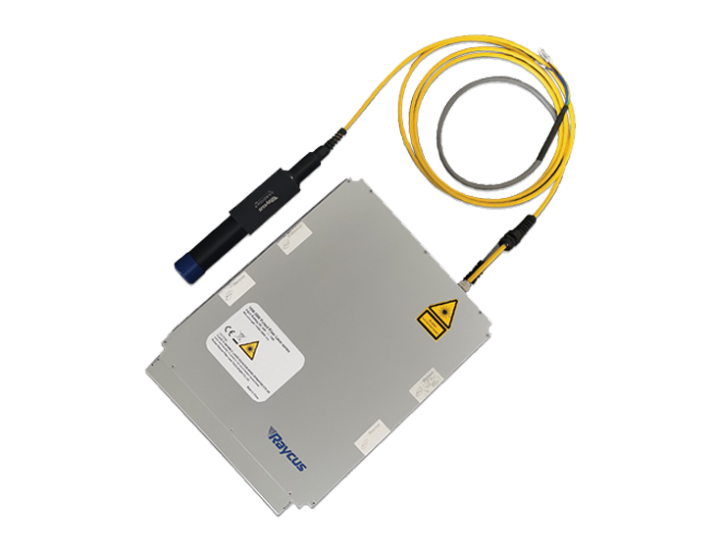

Source laser
Le générateur laser à fibre optique Wuhan Ruike de qualité supérieure, la source laser de marque Ruike, bénéficie d'une durée de vie normale de 100 000 heures.
Un fabricant de fibres optiques de qualité supérieure dans le secteur, avec des faisceaux lumineux extrêmement fins de 0,001 mm.
Options : RAYCUS, JPT, MAX, IPG.

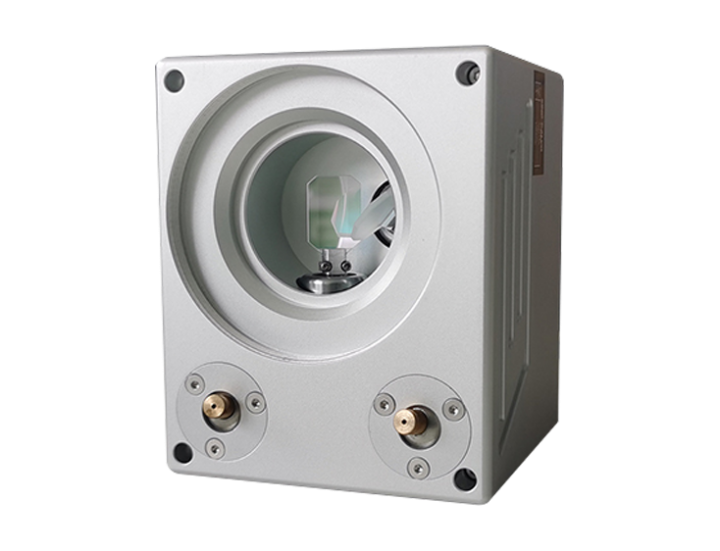

Tête de balayage à galvanomètre
Utilisant un système de balayage à galvanomètre numérique Sino, doté de deux voyants lumineux rouges pour la mise au point et l'affichage de la position du marquage.

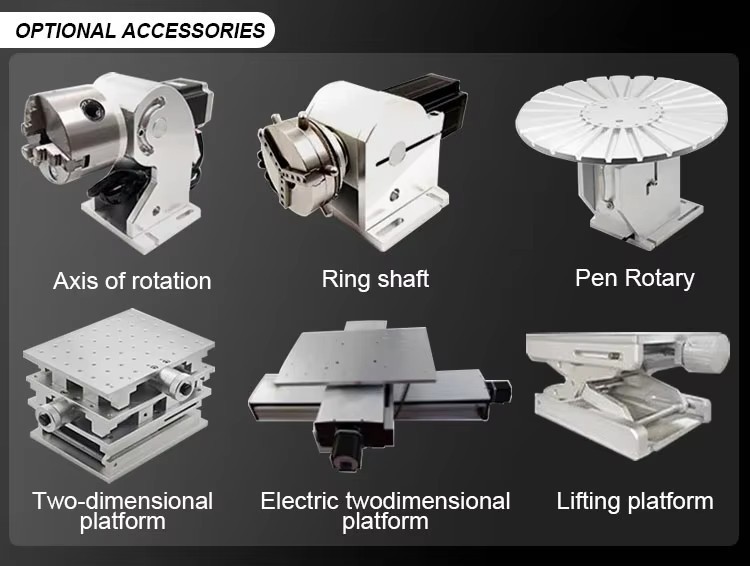

Accessoires optionnels
Paramètres du produit
Type d'équipement
ZCGX-DS
Marquer la largeur du trait
0,01 à 0,1 m
Puissance applicable
20W-100W
Longueur d'onde du laser
≤1064nm
Vitesse de marquage
≤7000 mm/s
Tension électrique
220 V/50 Hz/800 W (110 V/60 Hz)
Scénarios d'application
Applications :
La machine de marquage laser à fibre 2,5D est utilisée dans les applications où la précision et la profondeur sont particulièrement importantes, par exemple :
- Carte de circuit imprimé (PCB) : création de marques ou de motifs détaillés et précis, dotés d'un léger relief.
- Pièces métalliques : pour les pièces aérospatiales, automobiles ou industrielles, celles-ci nécessitent un marquage précis et une certaine forme de variation de profondeur afin de répondre à des objectifs fonctionnels ou esthétiques.
- Bijoux : création de motifs complexes, associant fils fins et subtils changements de profondeur pour un aspect plus raffiné.
- Équipements médicaux : utilisation de séquences de marquage en profondeur, de numéros de série, de numéros de lot ou de logos, afin d'assurer la traçabilité ou de promouvoir la marque.
-
-
参数列表
- Marque：
- Modèle：
- Prix de vente：
- Date de livraison：
- Garantie：
-
Mots-clés:
ZCGX-DS
Classification:
Description du produit
La machine de marquage laser à fibre optique 2,5D est un système de marquage laser professionnel qui associe la précision du laser à fibre et la capacité de créer des variations de profondeur dans les marques, permettant d'obtenir des effets tridimensionnels plus complexes que le marquage 2D traditionnel. Elle peut réaliser des marques présentant une légère profondeur ou un effet en relief, qui se distinguent visuellement tout en étant perceptibles au toucher.
Principe de fonctionnement :
- Laser à fibre optique : comme les autres machines laser à fibre, il utilise un laser à fibre comme source lumineuse, ce qui est généralement plus efficace pour le marquage des métaux et de certains plastiques. Le faisceau laser est focalisé sur la surface du matériau afin d'effectuer un marquage ou une gravure précis.
- La commande de l'axe Z : la particularité du « 2,5D » réside dans l'ajout par la machine d'un contrôle de l'axe Z (déplacement vertical). Cela permet à la tête laser d'ajuster la mise au point pendant le marquage, créant ainsi un effet de profondeur. Cela se fait généralement en déplaçant le point focal du laser à différentes hauteurs ou en ajustant légèrement la surface du matériau durant le processus de gravure.
- Marquage en profondeur : contrairement au marquage laser 2D traditionnel (qui crée des marques de surface par laser, généralement sous forme de variations de contraste), les machines 2,5D peuvent réaliser des marques présentant différentes profondeurs. Le résultat est un effet en relief, particulièrement utile pour créer des détails fins, des logos ou des textures nécessitant une perception de la profondeur ou une rétroaction tactile.
Caractéristiques de la machine
1. Fonctions d'édition puissantes
2. Interface conviviale
3. Facile à utiliser
4. Prend en charge les systèmes Microsoft Windows XP, VISTA, Win7 et Win10.
5. Prise en charge des formats de fichiers tels que AI, DXF, DST, PLT, BMP, JPG, GIF, TGA, PNG, TIFF, etc.
6. Prise en charge des polices TrueType, des polices à une seule ligne (JSF), des polices SHX, des polices matricielles (DMF), ainsi que des codes-barres unidimensionnels et bidimensionnels. Traitement flexible du texte variable, permettant de modifier le texte en temps réel durant le processus ; possibilité de lire et d'écrire directement dans des fichiers texte, des bases de données SQL et des fichiers Excel.
Détails du produit
Panneau de contrôle et logiciel de contrôle
Les plateformes JCZ et le système d'exploitation EZCAD, populaires à l'échelle internationale, sont faciles à apprendre et accompagnées d'un manuel logiciel pour faciliter l'apprentissage des clients. Elles prennent en charge les formats PLT, AI, DXF, BMP, JPG, entre autres.
Choix de la marque de carte de contrôle : BSL, BJJCZ
Source laser
Le générateur laser à fibre optique Wuhan Ruike de qualité supérieure, la source laser de marque Ruike, bénéficie d'une durée de vie normale de 100 000 heures.
Un fabricant de fibres optiques de qualité supérieure dans le secteur, avec des faisceaux lumineux extrêmement fins de 0,001 mm.
Options : RAYCUS, JPT, MAX, IPG.
Tête de balayage à galvanomètre
Utilisant un système de balayage à galvanomètre numérique Sino, doté de deux voyants lumineux rouges pour la mise au point et l'affichage de la position du marquage.
Accessoires optionnels
Paramètres du produit
Type d'équipement
|
ZCGX-DS
|
Marquer la largeur du trait
|
0,01 à 0,1 m
|
Puissance applicable
|
20W-100W
|
Longueur d'onde du laser
|
≤1064nm
|
Vitesse de marquage
|
≤7000 mm/s
|
Tension électrique
|
220 V/50 Hz/800 W (110 V/60 Hz)
|
Scénarios d'application
Applications :
La machine de marquage laser à fibre 2,5D est utilisée dans les applications où la précision et la profondeur sont particulièrement importantes, par exemple :
- Carte de circuit imprimé (PCB) : création de marques ou de motifs détaillés et précis, dotés d'un léger relief.
- Pièces métalliques : pour les pièces aérospatiales, automobiles ou industrielles, celles-ci nécessitent un marquage précis et une certaine forme de variation de profondeur afin de répondre à des objectifs fonctionnels ou esthétiques.
- Bijoux : création de motifs complexes, associant fils fins et subtils changements de profondeur pour un aspect plus raffiné.
- Équipements médicaux : utilisation de séquences de marquage en profondeur, de numéros de série, de numéros de lot ou de logos, afin d'assurer la traçabilité ou de promouvoir la marque.
