Machine de découpe laser à fibre optique professionnelle ZC-82TA
- Description du produit
- paramètre
-
- Nom d'article: Machine de découpe laser à fibre optique professionnelle ZC-82TA
La conception de serrage à pinces avant et arrière est facile à installer, peu exigeante en effort et sans usure.
À propos de ZC-82TA
Le ZC-82TA est un équipement mécanique haut de gamme qui utilise la technologie laser à fibre optique pour des travaux de précision et de découpe. Il se compose principalement d'un générateur laser, d'un lit porteur, d'une tête de coupe, d'un mandrin à trois mors, d'un dispositif de refroidissement et d'un système de contrôle. La machine de découpe laser à fibre optique pour tubes et tuyaux métalliques permet de mélanger le matériau de pompage dans la fibre optique ; grâce à un laser d'une longueur d'onde spécifique, elle excite la fibre pour produire un faisceau laser, puis focalise ce dernier sur la surface de la pièce à couper. Cette machine de découpe par tube laser à fibre optique trouve une large utilisation dans le traitement de divers matériaux métalliques, tels que l'acier inoxydable, l'acier au carbone, les aciers alliés, l'acier au silicium, l'aluminium, les alliages d'aluminium-magnésium, le cuivre, etc. Son champ d'application est extrêmement vaste, couvrant notamment les secteurs du traitement des tôles métalliques, de la fabrication d'enseignes publicitaires, de la production de boîtiers pour équipements électroniques haute et basse tension, des pièces détachées mécaniques, de la vaisselle de cuisine, des composants automobiles ainsi que des objets d'art en métal.
Détails du produit

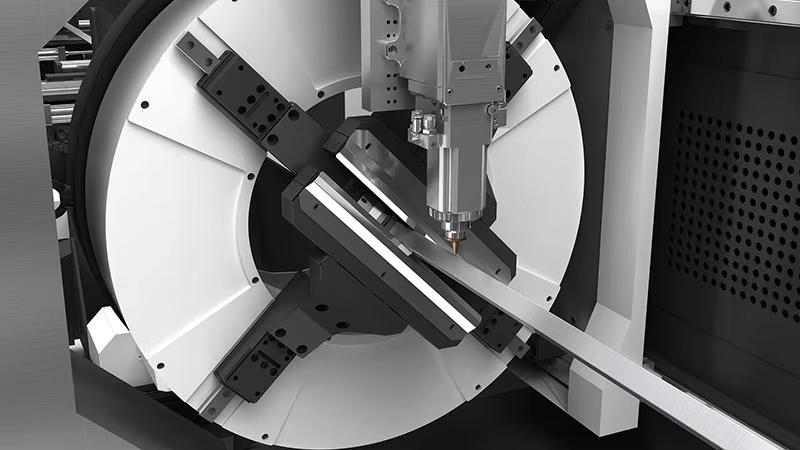

Conception de mandrins pneumatiques
La conception de serrage à pinces avant et arrière facilite l'installation, permet d'économiser des efforts et ne provoque aucune usure.
Assurer la stabilité de l'alimentation et la précision de coupe ;
Réglage automatique du centre, adapté à diverses canalisations ; le mandrin possède une vitesse élevée, ce qui permet d'améliorer l'efficacité de l'usinage.
Portique en aluminium moulé
Grâce à la technologie de moulage sous pression réduite avec membrane en acier, la poutre présente une grande compacité, une excellente finition de surface ainsi qu'une excellente intégrité et rigidité globales. De plus, elle bénéficie d'une bonne ténacité, d'une bonne ductilité et d'une excellente résistance à la corrosion. Cela permet de réduire la charge sur le moteur servo, d'abaisser l'inertie, tout en réalisant des économies sur la facture d'électricité et en augmentant la vitesse de fonctionnement de l'équipement.
Matériaux de coupe applicables
Flexible et polyvalent, doté d'une puissance de performance élevée, il peut couper des tubes ronds, des tubes carrés, des tubes elliptiques, des profilés en U, des profilés en L et des profilés en H.

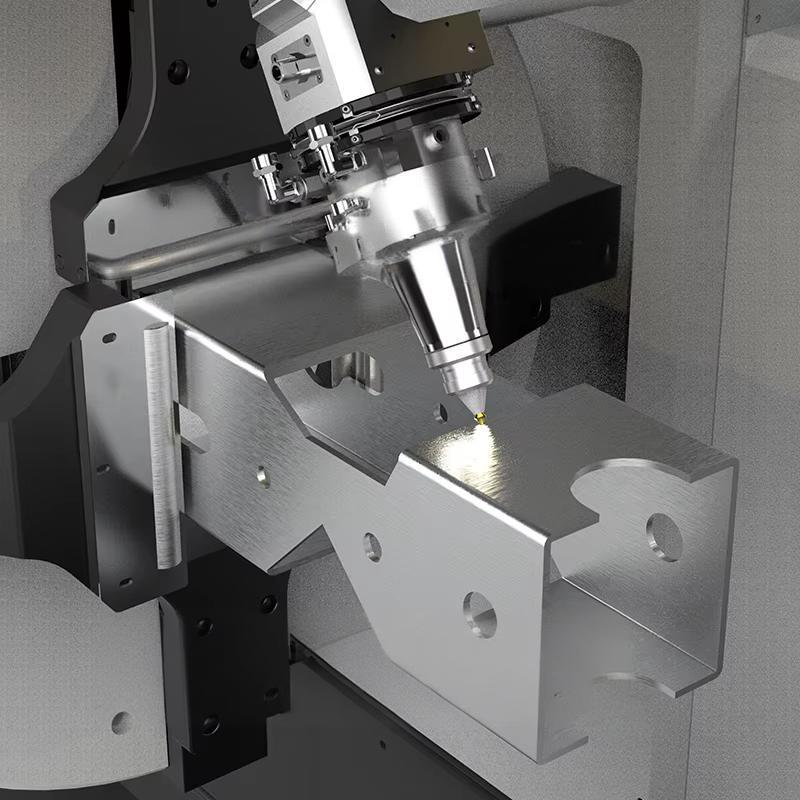

Tête laser à angle de 45° (en option)
Utilisez la tête spéciale et la fonction de mise au point automatique de la machine de découpe laser à tuyaux inclinés pour réaliser des coupes inclinées à ±45° sur les tuyaux et les profilés. Cette machine permet de couper des tubes ronds, carrés, angulaires ainsi que des poutres en U.

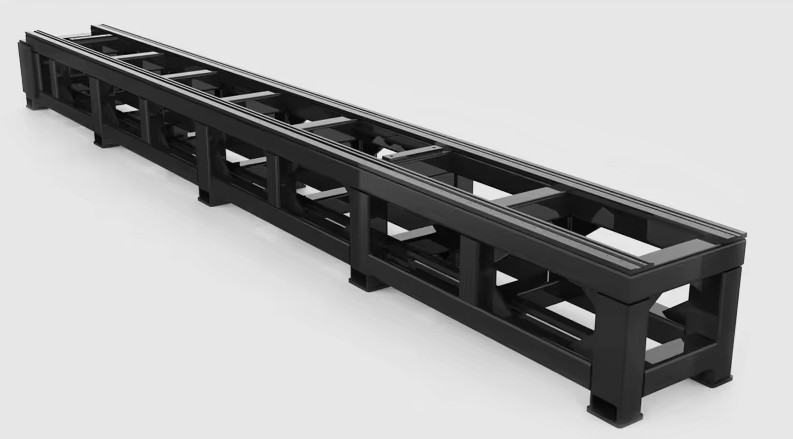

Châssis de machine-outil intégré
Utilisation d'une structure de lit d'usinage entièrement soudée sur mesure, composée de plaques de tubes laminés à froid massifs, robustes et haute résistance, avec une conception à emboîtement et des soudures d'égal résistance. La structure du lit atteint les points de charge et de soutien optimaux, tandis que la fixation par soudage intégral permet de supporter des charges beaucoup plus importantes. Après traitement de vieillissement, les contraintes internes du lit sont considérablement réduites, assurant ainsi un fonctionnement stable et durable de l'équipement.
Matières résiduelles « 0 » à haute efficacité
Le ZC-82TA est équipé d'une nouvelle tête de découpe laser à fibre optique Raytools, permettant de produire des pièces de haute qualité. Il dispose d'une fonction de mise au point automatique et
Intégration d'une gestion des paramètres laser, sans ajustement nécessaire.Paramètres
Puissance du laser
1500W/2000W/3000W/6000W/12000W/20000W
Type de laser
Laser à fibre optique
Matériaux applicables
Métal
Épaisseur de coupe
0-50 mm, sur mesure
Mode de refroidissement
Water-Cooled
Est-ce à commande numérique
C'est
Formats graphiques pris en charge
IA, PLT, DXF, BMP, Dst, Dwg, LAS, DXP
Logiciel de contrôle
FSCUT
Configuration
4-axis
Poids (kg)
3000
Vitesse de coupe
0-80m/min
Précision de positionnement
±0,02 mm
Humidité de travail
0 à 40℃
Tête de découpe au laser
Tête de découpe laser à fibre optique Raytools
Marque de moteurs servo
Inovance
Secteurs concernés
Industrie de la découpe des métaux
Scénarios d'application
-
-
参数列表
- Marque：
- Modèle：
- Prix de vente：
- Date de livraison：
- Garantie：
-
Mots-clés:
ZC-82TA
Classification:
Description du produit
À propos de ZC-82TA
Le ZC-82TA est un équipement mécanique haut de gamme qui utilise la technologie laser à fibre optique pour des travaux de précision et de découpe. Il se compose principalement d'un générateur laser, d'un lit porteur, d'une tête de coupe, d'un mandrin à trois mors, d'un dispositif de refroidissement et d'un système de contrôle. La machine de découpe laser à fibre optique pour tubes et tuyaux métalliques permet de mélanger le matériau de pompage dans la fibre optique ; grâce à un laser d'une longueur d'onde spécifique, elle excite la fibre pour produire un faisceau laser, puis focalise ce dernier sur la surface de la pièce à couper. Cette machine de découpe par tube laser à fibre optique trouve une large utilisation dans le traitement de divers matériaux métalliques, tels que l'acier inoxydable, l'acier au carbone, les aciers alliés, l'acier au silicium, l'aluminium, les alliages d'aluminium-magnésium, le cuivre, etc. Son champ d'application est extrêmement vaste, couvrant notamment les secteurs du traitement des tôles métalliques, de la fabrication d'enseignes publicitaires, de la production de boîtiers pour équipements électroniques haute et basse tension, des pièces détachées mécaniques, de la vaisselle de cuisine, des composants automobiles ainsi que des objets d'art en métal.
Détails du produit
Conception de mandrins pneumatiques
La conception de serrage à pinces avant et arrière facilite l'installation, permet d'économiser des efforts et ne provoque aucune usure.
Assurer la stabilité de l'alimentation et la précision de coupe ;
Réglage automatique du centre, adapté à diverses canalisations ; le mandrin possède une vitesse élevée, ce qui permet d'améliorer l'efficacité de l'usinage.
Portique en aluminium moulé
Grâce à la technologie de moulage sous pression réduite avec membrane en acier, la poutre présente une grande compacité, une excellente finition de surface ainsi qu'une excellente intégrité et rigidité globales. De plus, elle bénéficie d'une bonne ténacité, d'une bonne ductilité et d'une excellente résistance à la corrosion. Cela permet de réduire la charge sur le moteur servo, d'abaisser l'inertie, tout en réalisant des économies sur la facture d'électricité et en augmentant la vitesse de fonctionnement de l'équipement.
Matériaux de coupe applicables
Flexible et polyvalent, doté d'une puissance de performance élevée, il peut couper des tubes ronds, des tubes carrés, des tubes elliptiques, des profilés en U, des profilés en L et des profilés en H.
Tête laser à angle de 45° (en option)
Châssis de machine-outil intégré
Utilisation d'une structure de lit d'usinage entièrement soudée sur mesure, composée de plaques de tubes laminés à froid massifs, robustes et haute résistance, avec une conception à emboîtement et des soudures d'égal résistance. La structure du lit atteint les points de charge et de soutien optimaux, tandis que la fixation par soudage intégral permet de supporter des charges beaucoup plus importantes. Après traitement de vieillissement, les contraintes internes du lit sont considérablement réduites, assurant ainsi un fonctionnement stable et durable de l'équipement.
Matières résiduelles « 0 » à haute efficacité
Le ZC-82TA est équipé d'une nouvelle tête de découpe laser à fibre optique Raytools, permettant de produire des pièces de haute qualité. Il dispose d'une fonction de mise au point automatique et
Intégration d'une gestion des paramètres laser, sans ajustement nécessaire.
Paramètres
| Puissance du laser |
1500W/2000W/3000W/6000W/12000W/20000W |
| Type de laser |
Laser à fibre optique |
| Matériaux applicables |
Métal |
| Épaisseur de coupe |
0-50 mm, sur mesure |
| Mode de refroidissement |
Water-Cooled |
| Est-ce à commande numérique |
C'est |
| Formats graphiques pris en charge |
IA, PLT, DXF, BMP, Dst, Dwg, LAS, DXP |
| Logiciel de contrôle |
FSCUT |
| Configuration |
4-axis |
| Poids (kg) |
3000 |
| Vitesse de coupe |
0-80m/min |
| Précision de positionnement |
±0,02 mm |
| Humidité de travail |
0 à 40℃ |
| Tête de découpe au laser |
Tête de découpe laser à fibre optique Raytools |
| Marque de moteurs servo |
Inovance |
| Secteurs concernés |
Industrie de la découpe des métaux |
Scénarios d'application
ZCLASER
Shandong Zhancheng Intelligent Manufacturing Co., Ltd est une recherche professionnelle, le développement, la production andsales de la société de matériel de marquage de découpe laser, peut être adapté pour differententerprises de divers équipements laser non standard. Entreprises et de nombreuses grandes entreprises bien connues à la maison et à l'étranger pour établir la stabilité à long terme des relations interactives ofhe de la coopération, forthe majorité des utilisateurs avec les solutions de traitement laser parfait et les installations de soutien thecorresponding, widelyusent dans les pièces automobiles, instrument, outil de coupe d'outil de mesure, communications électroniques, aérospatiale, pétrochimique, médicaments, produits militaires, La nourriture, l'emballage, et le divers métal et matériel de non-métal marquant, a eu une avance commandante dans l'industrie du marquage d'acier inoxydable.
